셔틀 kiln 소개:

셔틀 오븐 (shuttle furn) 은 자동차 바닥 간헐 오븐으로, 하나 이상의 오븐 자동차를 로드할 수 있다. 오븐 자동차가 드라워처럼 들어와 나가기 때문에 "드라워 오븐"이라고도 부른다." 세라믹에 널리 사용되고 있습니다, 건축 재료 및 관련 산업, 셔틀 오븐은 우수한 밀폐 성능, 균일 온도 분포 및 주목할만한 에너지 절감 효과로 잘 알려져 있습니다.
우리의 제품 가격은 생산 용량 요구 사항과 상세한 프로젝트 도면에 따라 사용자 정의되며, 벽돌 공장에 가장 비용 효율적인 솔루션을 보장합니다.

1기초 및 구조 (패라미터는 프로젝트에 따라 다를 수 있습니다)

(1) 재단:
400mm 철근 콘크리트 (100mm C15 기판 + 300mm C20 철근 콘크리트), 3:7 석회암-토양 압축 하위층; 지상 운반 용량 ≥ 8 t/m2.

(2) 오븐 시체:
높은 강도와 진동 방지 성능을 가진 용접 된 철 구조, 편리한 운영 및 유지 보수를 위해 플랫폼, 사다리, 경수 및 검사 포트를 갖추고 있습니다.

(3) 오븐 벽:
다층 복합 구조 (코디에리트-무리트 벽돌 + 가벼운 고 알루미나 벽돌 + 세라믹 섬유 + 철판), 두께 약 500-520 mm,우수한 단열과 열효율을 제공합니다..

(4) 오븐 지붕:

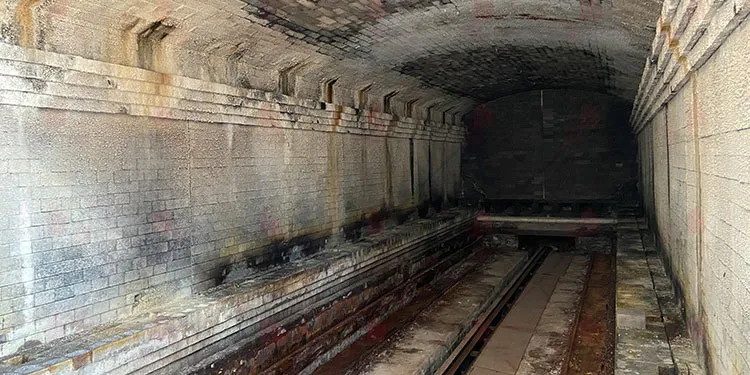

아치 지붕 설계, JM26 코르디에라이트-멀리트 벽돌, 가벼운 고 알루미나 벽돌, 세라믹 섬유 담요로 구성되어 있으며 총 두께는 약 565mm입니다.

2킨 도어 & 킨 카

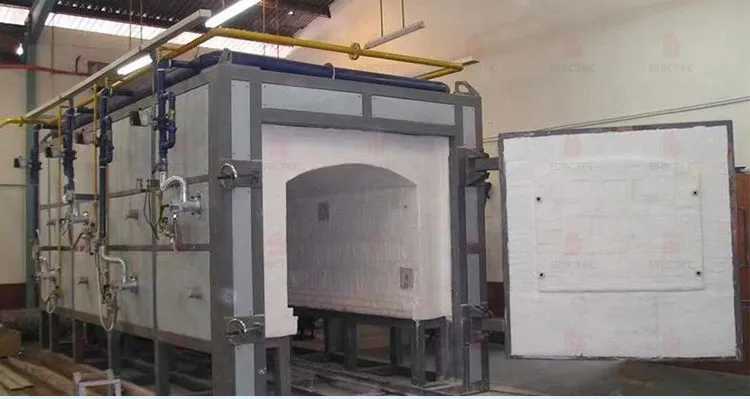

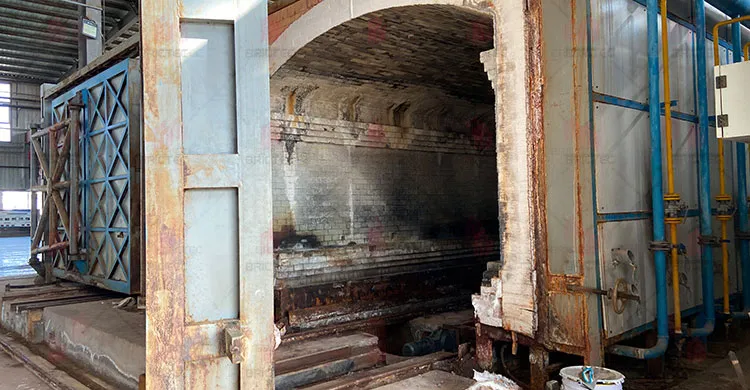

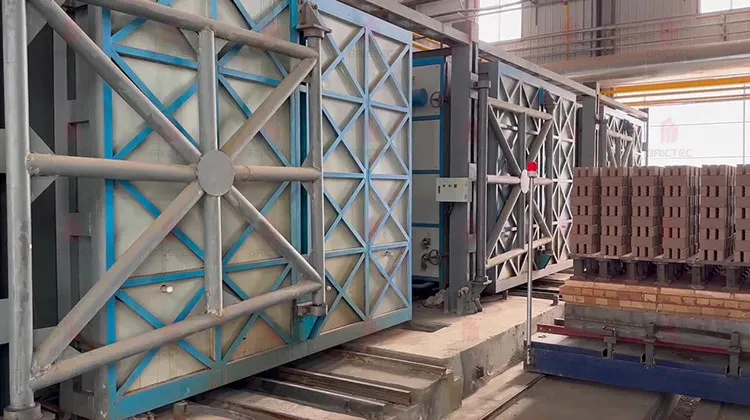

오븐 문:
철도 가이드 동작을 가진 철강 껍질. 오븐 벽과 같은 불투명 부착, 다층 단열, 총 두께 약 500 mm; 모터, 환속기 및 기어 드라이브가 장착되어 있습니다.

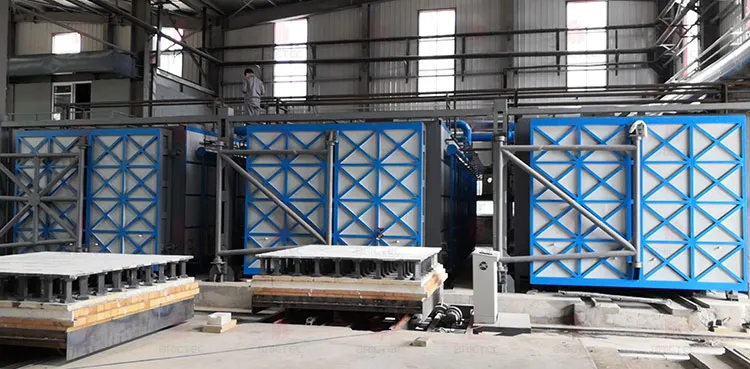

오븐 차:
캐널 스틸과 I 빔으로 용접된 프레임, 주사위, 45 # 스틸 축 및 고온 베어링이 장착되어 있습니다. 높은 기계적 강도. 자동차 크기는 약 3.0 m (L) × 3.15 m (W) 입니다.4개의 오븐 바구니 (2개 안쪽), 2 바깥).

3밀폐 시스템

우수한 밀폐는 온도 균일성과 에너지 효율을 보장합니다.

· 오븐 문에서 오븐 몸 / 자동차: 섬유 담요 채우기 + 미로 밀폐

· 오븐 차로 오븐 바디 측면: 기계적 부드러운 밀폐

· 오븐 차에서 후방 오븐 벽: 압축 밀폐로 불투명 섬유 채우기.

4연소 시스템

연장기:
20개의 초고속 연소기, 아래쪽 벽을 따라 겹겹이 배치되어, 위쪽으로 날아갑니다. 작은 흐름의 다점 레이아웃은 빠른 난방, 균일한 온도, 완전한 연소를 보장합니다.

제어 모드:
가스 흐름은 흐름 미터에 의해 수동으로 조절됩니다. 고속 연동기는 대기 중을 조동하여 오븐 온도 균일성을 향상시킵니다.

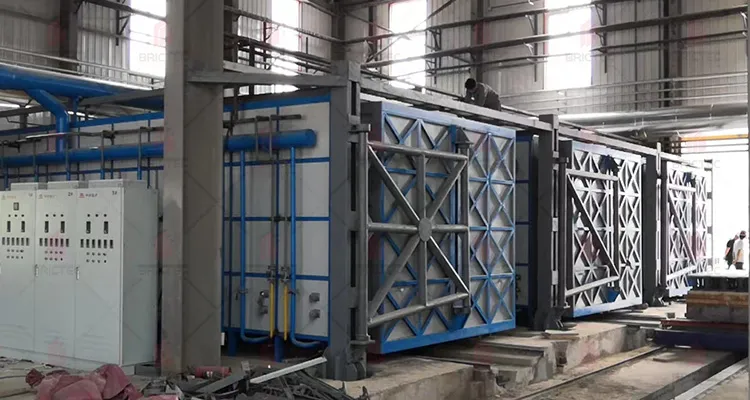

파이프라인 시스템:

· 공기 시스템: 스테인레스 스틸 파이프 라인, 중앙화된 공기 공급, 2 × 11 kW 팬 (한 개의 대기 상태), 각각 주파수 변환기.

· 가스 시스템: 꿰매지 않는 철강 파이프 라인, 폐쇄 밸브, 필터, 소레노이드 안전 밸브 및 구제 밸브가 장착되어 있습니다.

5배기가스 시스템

뒷쪽 바닥 배기가스 설계: 뜨거운 기체는 공류 가열을 통해 위로 흐르고, 그 다음 오븐 차 아래에 있는 플루스를 통해 배기가스 항구로 통과하고, 최종적으로 유도 유도 팬에 의해 추출됩니다.
2 × 15 kW 배기가스 팬 (잠재 상태 1개) 과 냉동 공기 완충기 및 안전한 작동을 위한 온도 모니터링이 장착됩니다.

6제어 및 운영 기능

· 20개의 타워가 5개의 온도 구역으로 나뉘어 있고, 일정한 난방을 위해 자동 조절이 가능합니다.

· 오븐 밖에서 제품을 로딩/발하하여 노동 강도와 열 손실을 줄입니다.

· 전통적인 하류 오븐에 비해 낮은 에너지 소비.

· 다양한 난방 과정에 유연합니다.

7주요 장점

· 우수한 온도 균일성, 고품질 조화에 이상적입니다.

· 우수한 밀폐는 공기 누출을 방지하여 에너지 효율을 향상시킵니다.

· 튼튼하고 내구성 있는 구조, 간편한 유지보수 및 긴 수명.

· 고속 연소기와 최적화된 레이아웃은 완전한 연소와 빠른 난방을 보장합니다.
