제품 상세정보
Place of Origin: China
브랜드 이름: Brictec
인증: CE ISO
Model Number: CGP450/100 CGP50/1400
지불과 운송 용어
Minimum Order Quantity: 1 set
가격: USD 50,710 - 56,400
Packaging Details: Customized
Delivery Time: 60 days
Payment Terms: L/C, T/T
Supply Ability: Customized
Type: |
Hammer Crusher |
Usage: |
Coal/Slag/Stone Crushing |
Industry: |
Brick Making Machinery |
Keywords: |
crusher |
Advantage: |
High Effective |
Type: |
Hammer Crusher |
Usage: |
Coal/Slag/Stone Crushing |
Industry: |
Brick Making Machinery |
Keywords: |
crusher |
Advantage: |
High Effective |

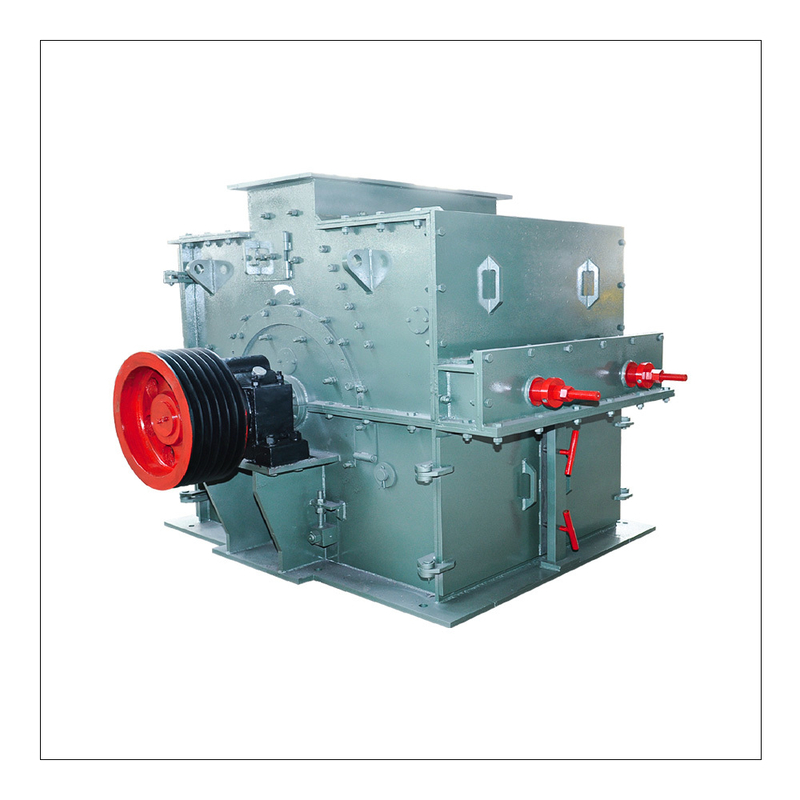

장비 소개:
망치 분쇄기는 충돌로 물질을 분쇄하는 재료 분쇄 장비이며, 단일 로터 및 이중 로터 두 가지 유형으로 제공됩니다.최대 입자 크기가 600~1800mm에서 25mm 이하의 물질을 직접 분쇄합니다..
응용 프로그램:
시멘트, 화학, 전력, 금속 및 석회암, 슬래그, 코크, 석탄 등과 같은 다른 산업 부문에서 중간 단단한 재료를 분쇄하는 데 적합하며 중간 및 정밀 분쇄 작업을 수행합니다.
종류:
1단일 로터 분쇄기: 회전 가능 및 회전 불가능 유형으로 나뉘어 있습니다.
2이중 로터 분쇄기: 분쇄 효율을 향상시키기 위해 두 개의 로터를 갖추고 있습니다.
3널리 사용되는 모델: 단일 로터 망치 분쇄기와 링 망치 분쇄기는 다양한 분쇄 시나리오에서 신뢰성과 적응력이 있기 때문에 가장 일반적으로 사용됩니다.
주요 기술 매개 변수:
| 모델 | 먹이 크기 ((mm) | 방출 크기 (mm) | 라이너 조절 범위 (mm) | 용량 (mm) | 전체 차원 (mm) | 무게 (t) | 전력 (kW) |
| YKP80 | <60 | 3 | 10~20 | 25~50 | 1650 x 1820 x 1380 | 5.5 | 90 |
| YKP100 | <200 | 3 | 10~20 | 40~70 | 2080 x 1950 x 1980 | 8.5 | 132 |

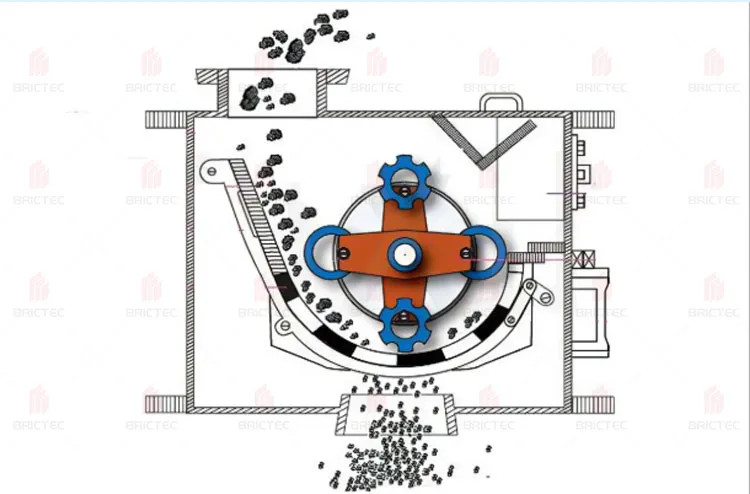

작동 원리:
망치 분쇄기는 주로 충격 에너지에 의존하여 물질을 분쇄합니다. 작동 중에:
1모터는 로터를 고속으로 회전 시키며, 재료는 분쇄 방으로 균일하게 들어갑니다.
2고속 회전하는 망치 머리가 충돌, 절단, 그리고 물질을 찢어 그들을 분해.
3재료의 중력은 돌고 있는 망치 머리에서 프레임 내부의 바프와 스크린 바로 이동하도록 강요합니다.
4로터 아래에는 스크린 플레이트가 설치되어 있습니다. 스크린 구멍보다 작은 입자는 방출을 위해 떨어지고, 과대 크기의 물질은 스크린 플레이트에 남아 있습니다.스크린 플레이트를 통과하기 전에 필요한 크기에 도달 할 때까지 망치로 지속적으로 때리고 닦습니다..
망치 분쇄 기계 의 주요 구성 요소
1프레임 (크러셔어 하우징)
하부 바디, 뒷 상단 덮개, 왼쪽 사이드 월, 오른쪽 사이드 월으로 구성되어 있으며 볼트로 연결되어 있습니다. 상단에 장착된 공급 입구가 있으며 고 마랑제스 철강 마모 판으로 완전히 가려져 있습니다.하부 부위는 탄소 구조용 강철으로 용접되어 있습니다., 고 마랑제스 강철 용접 된 로터 베어 지원. 프레임은 전체 장비의 무게와 구조적 무결성을 지탱합니다.
2전송 시스템
모터는 탄력적 인 결합을 통해 주 축을 직접 구동합니다. 축은 프레임의 양쪽에 있는 베어 블록에 배치 된 구형 자기 정렬 롤러 베어링에 의해 지원됩니다.
3해머 헤드
주요 분쇄 부품, 그 품질, 모양, 재료 등은 분쇄기의 생산성을 결정한다. 망치 운동 에너지는 무게가 더 무거운 망치에 비례하여 더 높은 효율을 제공합니다.일반적으로 고품질의 다중 원소 고크롬 망간제철 복합재료로 가공, 표준 망치에 비해 몇 배의 서비스 수명을 연장합니다.
망치 분쇄 기계 의 주요 구성 요소
4로터 조립
주축, 망치 디스크, 핀 및 망치로 구성된 핵심 작업 단위. 망치는 세 줄로 배치되어 있으며, 디스크 사이에 핀으로 매달립니다.끝 디스크와 잠금 톱니는 망치와 디스크의 축적 움직임을 방지.
5부딪히는 라인
작동 중 물질 충격 및 경개에 노출되어있는이 라인러는 고 마랑제 스틸로?? 으며, 우수한 마모 및 충격 저항을 보장하기 위해 완화 및 강화됩니다.
6스크린 플레이트
구형 스크린 프레임과 스크린 플레이트를 포함하고, 크기에 따라 분쇄된 물질을 분리하기 위해 로터 아래에 배치됩니다.
