제품 상세정보
Place of Origin: China
브랜드 이름: BRICTEC
인증: CE, ISO
Model Number: Brictec
지불과 운송 용어
Minimum Order Quantity: 1 set
가격: 50710-56400US$
Delivery Time: 30
Payment Terms: L/C, T/T
Accuracy: |
±0.5% |
Automatic: |
Yes |
Model: |
YKP80 YKP100 |
Application: |
Material Analysis |
Weight: |
5.5t 8.5t |
Raw Material: |
Clay,Soil,Mud |
Accuracy: |
±0.5% |
Automatic: |
Yes |
Model: |
YKP80 YKP100 |
Application: |
Material Analysis |
Weight: |
5.5t 8.5t |
Raw Material: |
Clay,Soil,Mud |

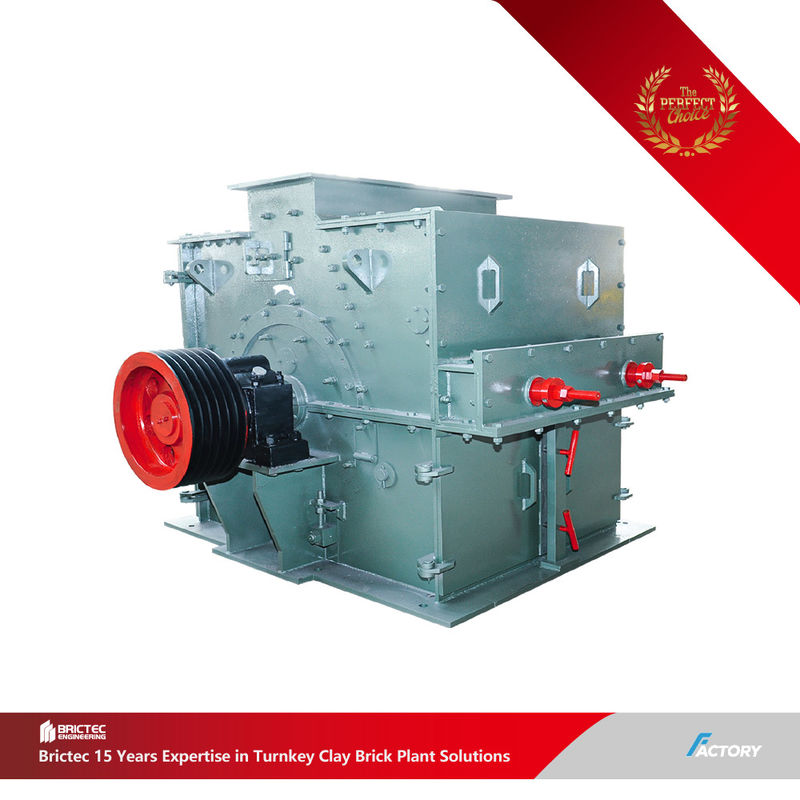

장비 소개:
해머 크러셔는 충격을 통해 재료를 파쇄하는 장비로, 단일 로터와 이중 로터의 두 가지 유형이 있습니다. 최대 입자 크기가 600-1800mm인 재료를 한 번의 파쇄 공정으로 25mm 이하로 직접 파쇄합니다.
응용 분야:
시멘트, 화학, 전력, 야금 및 기타 산업 분야에서 석회석, 슬래그, 코크스, 석탄 등과 같은 중간 경도 재료를 파쇄하는 데 적합하며, 중간 및 미세 파쇄 작업에 사용됩니다.
유형:
1. 단일 로터 크러셔: 가역형과 비가역형으로 더 세분화됩니다.
2. 이중 로터 크러셔: 파쇄 효율을 높이기 위해 두 개의 로터를 특징으로 합니다.
3. 널리 사용되는 모델:단일 로터 해머 크러셔와 링 해머 크러셔는 다양한 파쇄 시나리오에서 신뢰성과 적응성으로 인해 가장 일반적으로 사용됩니다.
주요 기술 매개변수:
| 모델 | 투입 크기(mm) | 배출 크기(mm) | 라이너 조정 범위(mm) | 용량(mm) | 전체 치수(mm) | 무게(t) | 전력(kW) |
| YKP80 | <60 | <3 | 10-20 | 25-50 | 1650 x 1820 x 1380 | 5.5 | 90 |
| YKP100 | <200 | <3 | 10-20 | 40-70 | 2080 x 1950 x 1980 | 8.5 | 132 |
작동 원리:
해머 크러셔는 주로 충격 에너지를 사용하여 재료를 파쇄합니다. 작동 중:
1. 모터는 로터를 고속으로 회전시키고, 재료는 파쇄 챔버로 균일하게 들어갑니다.
2. 고속 회전하는 해머 헤드가 재료에 충격을 가하고, 절단하고, 찢어 파쇄합니다.
3. 재료 자체의 중력은 회전하는 해머 헤드에서 프레임 내부의 배플 및 스크린 바를 향하게 합니다.
4. 로터 아래에 스크린 플레이트가 설치되어 있습니다. 스크린 구멍보다 작은 입자는 배출을 위해 통과하고, 과도한 재료는 스크린 플레이트에 남아 해머에 의해 계속 충격을 받고 갈려서 필요한 크기에 도달할 때까지 스크린 플레이트를 통과합니다.
해머 크러셔의 주요 구성 요소
1. 프레임 (크러셔 하우징)
하부 본체, 후면 상부 덮개, 왼쪽 측벽 및 오른쪽 측벽으로 구성되며 볼트로 연결됩니다. 상단에 투입구가 있으며 고망간강 내마모성 플레이트로 완전히 라이닝되어 있습니다. 하부 본체는 탄소 구조 강철로 용접되어 있으며 로터용 고망간강 용접 베어링 지지대가 있습니다. 프레임은 전체 장비의 무게와 구조적 무결성을 지지합니다.
2. 변속 시스템
모터는 탄성 커플링을 통해 메인 샤프트를 직접 구동합니다. 샤프트는 프레임 양쪽에 있는 베어링 블록에 수용된 구형 자동 정렬 롤러 베어링으로 지지됩니다.
3. 해머 헤드
주요 파쇄 구성 요소이며, 품질, 모양 및 재료는 크러셔의 생산성을 결정합니다. 해머 운동 에너지는 무게에 비례하며, 무거운 해머는 더 높은 효율을 제공합니다. 일반적으로 프리미엄 다원소 고크롬 망간강 복합재로 주조되어 표준 해머에 비해 수명이 여러 배 연장됩니다.
해머 크러셔의 주요 구성 요소
4. 로터 어셈블리
메인 샤프트, 해머 디스크, 핀 및 해머로 구성된 핵심 작동 장치입니다. 해머는 3열로 배열되어 핀으로 디스크 사이에 매달려 있습니다. 엔드 디스크와 록 너트는 해머와 디스크의 축 방향 이동을 방지합니다.
5. 임팩트 라이너
작동 중 재료의 충격과 마모에 노출되며, 우수한 내마모성과 내충격성을 보장하기 위해 고망간강으로 주조, 담금질 및 강화됩니다.
6. 스크린 플레이트
아크형 스크린 프레임과 스크리닝 플레이트로 구성되며, 파쇄된 재료를 크기별로 분리하기 위해 로터 아래에 배치됩니다.
